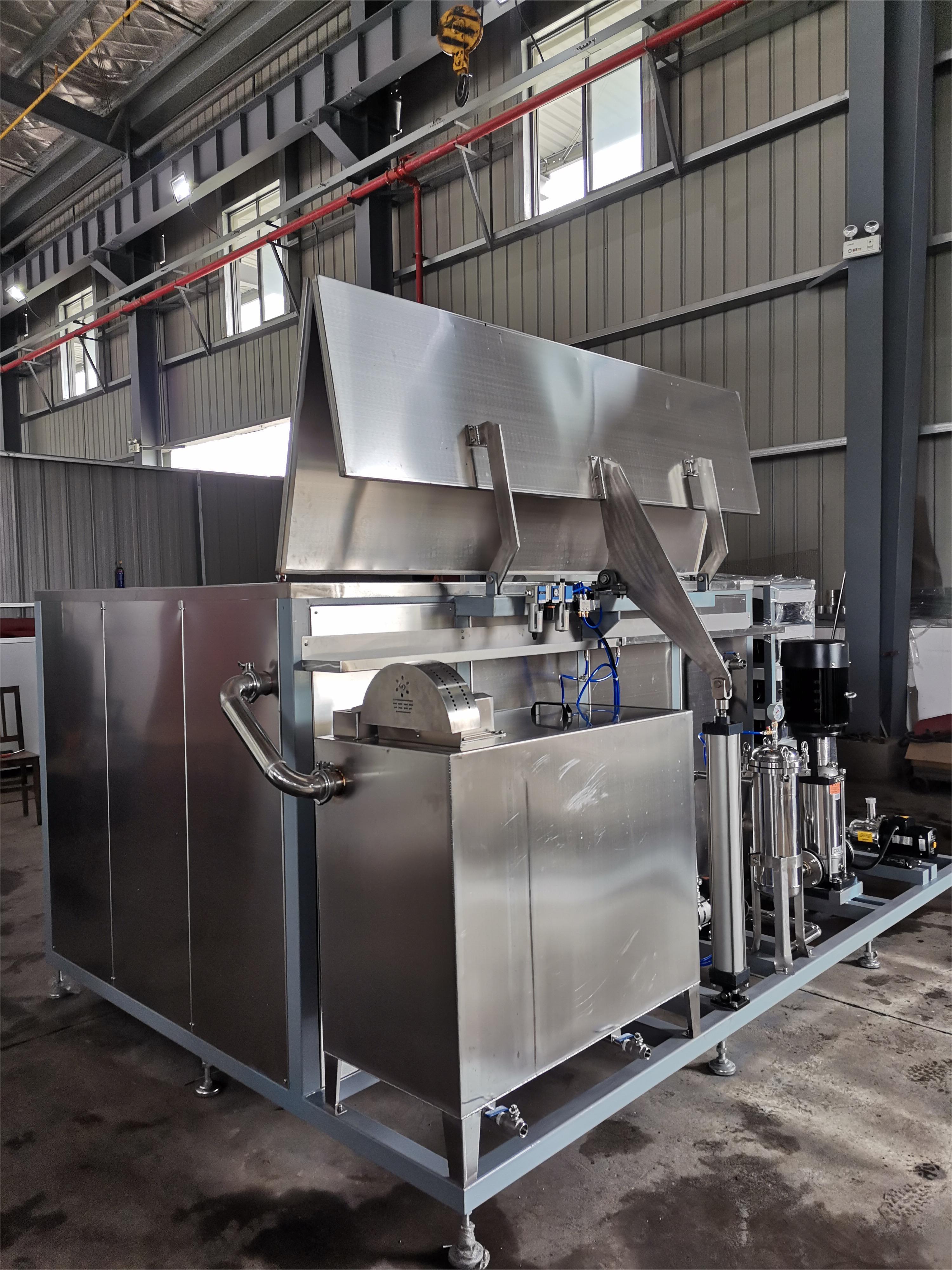

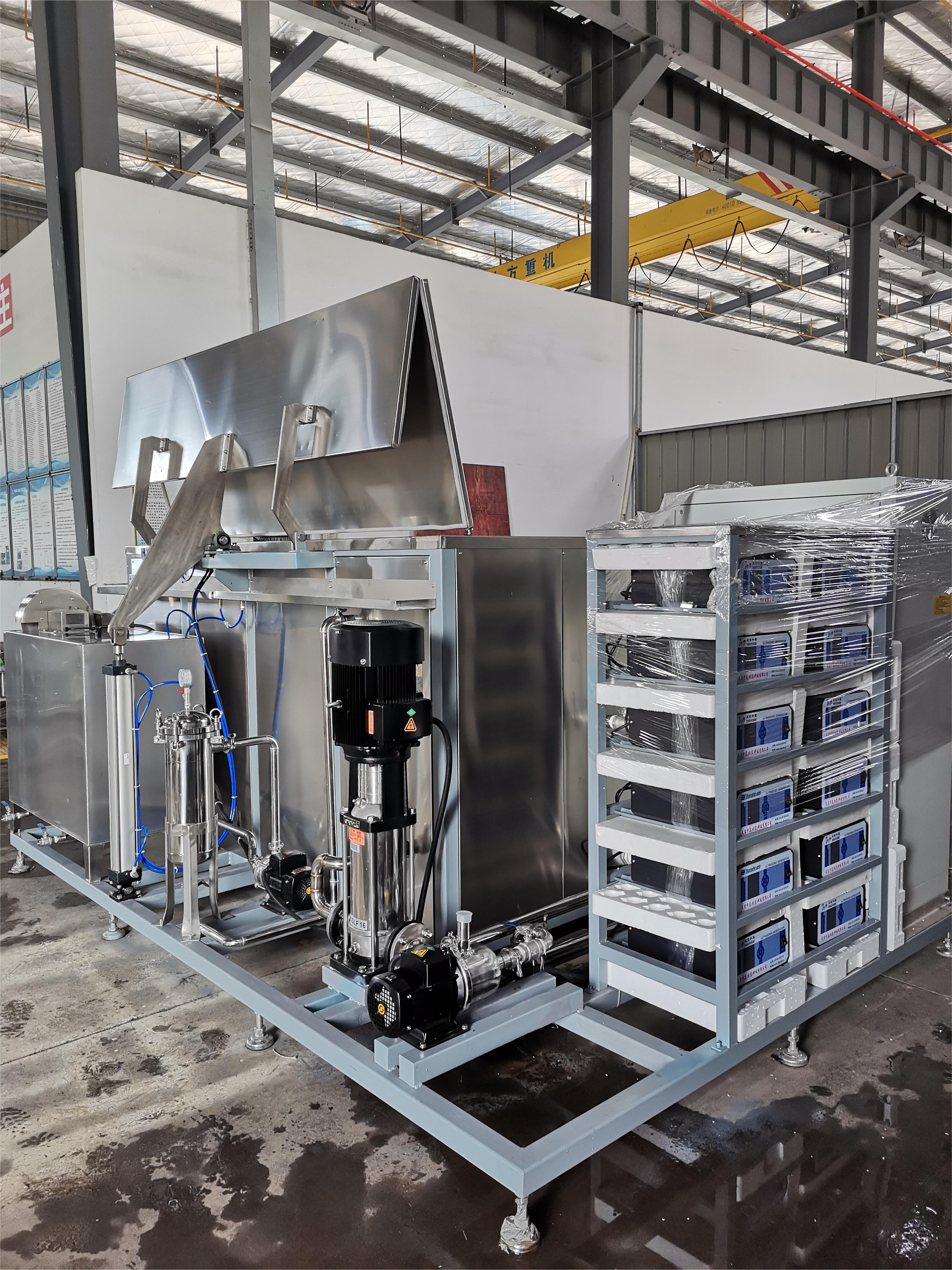

設備名稱：TS-36000型

1、結構構成：超聲波發生器、超聲波換能器、拋動支架及電機，不銹鋼清洗槽、托架等構成。

2、設備規格：①整機額定功率74kW·h，動力電源AC 380V，50HZ，三相五線制，超聲波功率36kW，頻率28kHz，換能器總數480個；

               底部超聲波振盒：850*600*100mm*4套，每套安裝換能器60個，采用美國愛牢達粘膠+儲能式螺柱連接，保證永不脫落，每組振盒獨立控制，模塊化安裝，便于后期設備維護和改造；

               側部超聲波振盒：850*600*100mm*4套（設備前后各安裝2套振盒），每套安裝換能器60個，采用美國愛牢達粘膠+儲能式螺柱連接，保證永不脫落，每組振盒獨立控制，模塊化安裝，便于后期設備維護和改造；

             ②裝有不銹鋼發熱管，加熱功率36kW，數顯溫控器，RT~100℃可調；

             ③整機外形尺寸約為：2250×1950×1980mm，超聲波清洗槽內槽尺寸約為：L2000×W1700×H1400mm，容量：4760 升，附件包含清洗籃三個且為三種規格，清洗籃大致尺寸為 1900×1100×1000mm、1000×600×600mm、600×400×300mm；

             ④整機及機架采用美觀耐用結構強的不銹鋼材料制作，控制箱發生器和清洗機本體做成一體式，機器帶進排水口、溢流口；

             ⑤發生器具有多選配功能，超聲強勁均勻，性能穩定，工件適應性強，清洗效率高，開關分有電源開關和超聲啟動開關，具有保險裝置，能夠調節超聲波頻率和功率，能夠進行定時控制。

             ⑥循環過濾清油儲液槽（廢油收集及清洗液循環使用）：

             1）槽體尺寸：L800×W1300×H450mm ，2.0mm SUS304不銹鋼制作, 儲液槽分為A,B,C三個區，除油區A，擋碴區B，清水區C。當液體從溢流口流到儲液槽A區后，擋油板把油污擋在A區，通過刮油機除去，清水通過擋油板下部進入B區，然后通過B區的擋碴板溢流到C區，最后通過大流量泵，經不銹鋼過濾器泵入清洗槽，過濾器為不銹鋼過濾器。沉碴經B區擋碴板阻擋留在B區。

             2）循環泵：選用美國“南方”泵，功率1.5KW，流量為每小時4立方。

             3）刮油機：采用“上海俞棠”牌帶式刮油機，功率60W。清洗儲液槽中設有帶式浮油排放裝置，可以不間斷地把清洗液中的浮油排除回收。

             4）過濾器：過濾器采用不銹鋼袋式過濾器，過濾精度：100u，配置壓力表。

             5）排渣孔：用于定期排放沉渣。

             6）排水管：用于定期排放儲液槽中廢液，與系統排水總管相連。

1、電源：380VAC；50Hz；三相五線制動力電。

2、整機的******用電量小于74KW；常用量小于36KW。

3、清洗機總尺寸：2250×1950×1980mm，（長×寬×高）左右；工作平臺高度1980mm。
